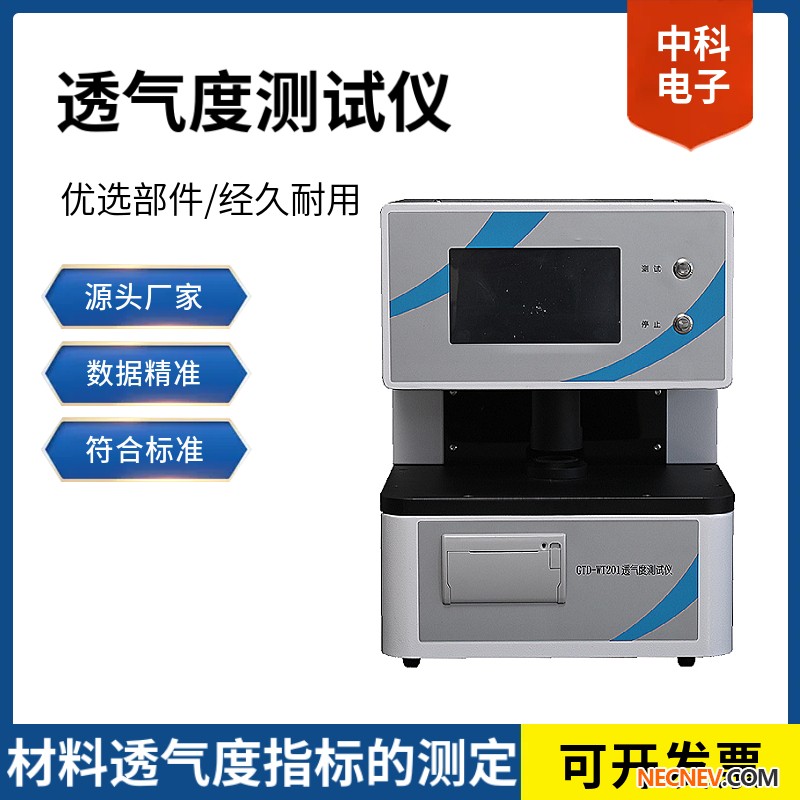

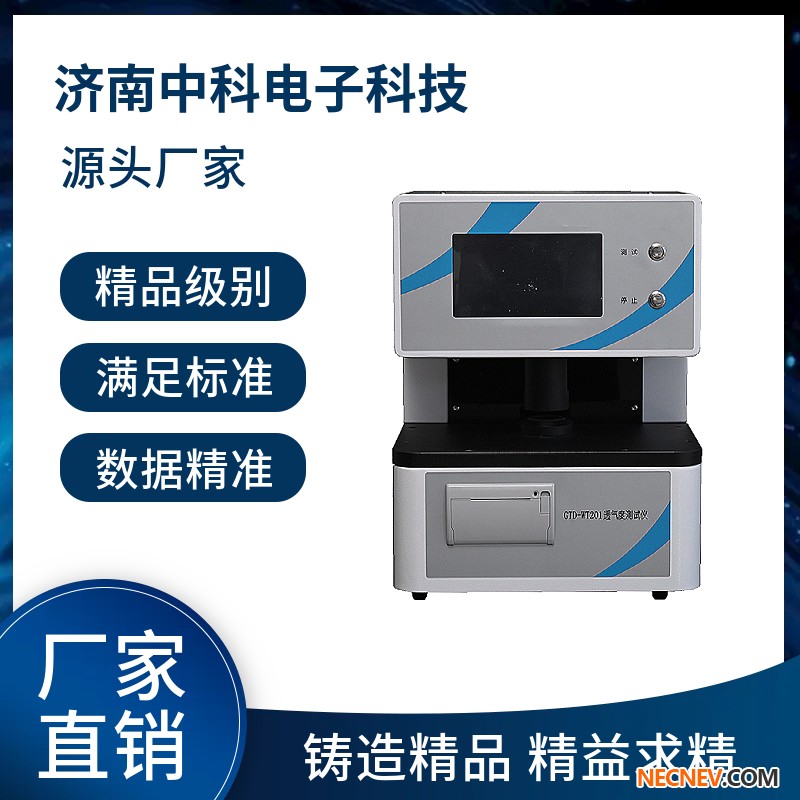

产品名称： 透气度测试仪
产品型号：GTD-WT201
产品介绍:
仪器专业适用于电池隔膜、交换膜、炭纸、纸张、纺织品等材料透气度指标的测定。
产品特征:
Ø 工业级彩色高清触摸屏，视图清晰，菜单式界面，触控灵敏，易于操作；
Ø 测试过程自动化程度高，告别传统手动滑筒式的低效测定方法；
Ø 提供标准和快速双重试验模式，满足用户不同的试验要求；
Ø 具备数据记录和处理功能，自动统计分析最大值、最小值、平均值，方便用户分析结果；
Ø 试样夹持采用气动夹紧方式及防夹手设计，省时省力，安全可靠，有效保证气密性；
Ø 具备全自动高精度压力控制能力与保压功能，试验压力可通过软件自由设定；
Ø 配备国际知名牌高精密电子流量计，精确测量气体透气量；
Ø 试验过程中压差、流量具备多重过载保护，保证了试验的安全性；
Ø 支持测试结果s/100ml，um/Pa.s等多单位显示，满足不同标准测试要求；
Ø 核心元器件及控制系统均来源于全球知名品牌商产品，故障率低、使用寿命长；
Ø 配备有微型打印机，可快速打印实验结果。
测试原理:
利用压差法的原理设计，在测试温湿度、常压环境中，将预先处理好的试样放在上下测试腔间，夹紧密封。根据试样在1.21kpa压差下，通过6.45cm2面积的100ml气体所需的时间，计算出试样透气度的相关参数。
参照标准:
GB/T36363-2018、GB/T458-2008、GB/T23227、GB/T12655、ISO 5636.5、ASTM D726、TAPPI T460等。
技术指标:
|
指 标 |
参 数 |
|
测试范围 |
30 ~ 30000 s/100ml |
|
分 辨 率 |
0.01 s/100ml |
|
压差调节范围 |
0 ~ 5 kpa（标配） 注：非标可定制 |
|
压力精度 |
±0.01 Kpa |
|
体积分辨率 |
0.001 ml |
|
测试面积 |
6.45 cm2 注：非标可定制 |
|
试样厚度 |
≤ 5 mm |
|
试样夹持方式 |
气动夹持 |
|
气源要求 |
洁净干燥空气（气源自备） |
|
气源压力 |
0.3 MPa ~ 0.5 MPa |
|
接口尺寸 |
Ф8 mm 聚氨酯管 |
|
外形尺寸 |
400mm (L)×440mm (W)×500mm (H) |
|
电 源 |
AC 220 V 50 Hz |
|
净 重 |
约25kg |
产品配置:
标准配置：主机、微型打印机、Φ8 mm聚氨酯管、精密调压阀
备 注：本机气源进口为Ф8mm聚氨酯管，测试气源用户自备。
注：济南中科电子科技有限公司始终致力于产品性能和功能的创新及改进，基于该原因，产品技术规格、外观亦会相应改变，上述情况恕不另行通知。本公司保留修改权与最终解释权。
