氧化铝陶瓷零件加工设备 陶瓷排胶烧结一体炉 厂家直销

 氧化铝陶瓷零件加工设备 陶瓷排胶烧结一体炉 厂家直销

陶瓷排胶烧结一体炉核心工艺详解

—— 从素坯到致密瓷体的单炉全流程智控技术

核心理念：在单一设备内，通过精密编程的温度、时间与气氛曲线，连续、无干扰地完成“有机物脱除（排胶）”和“高温致密化（烧结）”两个关键阶段，彻底消除传统分炉处理导致的坯体污染、热量损失与效率低下问题。

---

一、 完整工艺三阶段

第一阶段：低温排胶段 (室温 ~ 600°C) —— “温和清除”

• 目的：安全、彻底地去除坯体中的粘结剂（如PVA、石蜡）、增塑剂等有机成分。

• 工艺核心：

  • 缓慢升温：在有机物剧烈分解的温度点（如200-400°C）设置长时间保温平台，确保有机物有充分时间分解挥发，避免因瞬间产生大量气体导致坯体开裂或鼓泡。

  • 气氛与排风控制：

    • 炉膛保持微负压，并开启强排烟系统，将分解产物迅速排出炉外，防止污染坯体和炉膛。

    • 可通入少量空气或氧气，助燃分解产物，或通入惰性气体（如N₂） 作为载气携带分解物。

  • 关键技术：“多段缓升多段保温”曲线，升温速率通常控制在0.5-2°C/min，是整套工艺中最耗时但决定成品率的关键阶段。

第二阶段：过渡与净化段 (600°C ~ 烧结起始温度) —— “清洁切换”

• 目的：确保有机物完全排净，并将炉内气氛平稳切换至烧结所需的气氛（氧化性、中性或还原性），同时温度平稳过渡至烧结温度区间。

• 工艺核心：

  • 继续提高温度，升温速率可适当加快（如3-5°C/min）。

  • 完成气氛切换（如需）。例如，关闭空气进气，调整为氮气、氩气或根据工艺需要的特定混合气体。

  • 确保炉内环境在进入高温烧结前达到纯净和稳定状态。

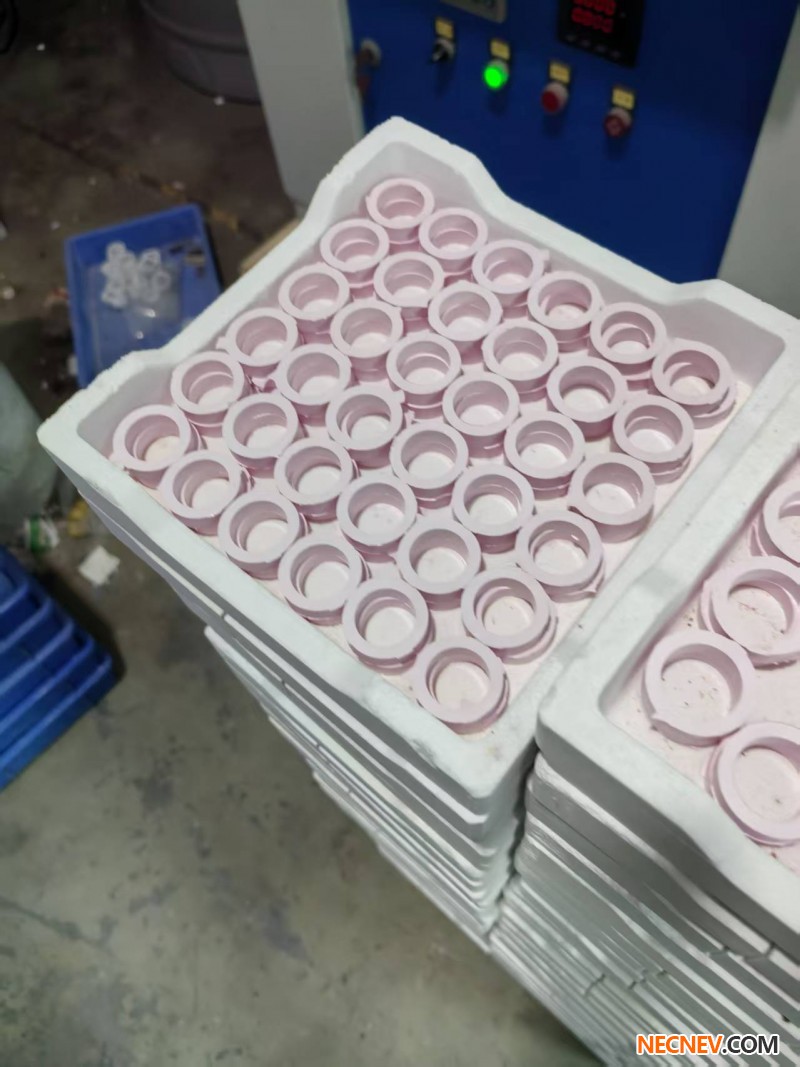

第三阶段：高温烧结段 (烧结温度 ~ 保温 ~ 冷却) —— “致密化身”

• 目的：使陶瓷粉体颗粒通过扩散、流动等传质过程，形成致密、坚固的显微结构，获得最终性能。

• 工艺核心：

  • 升温速率：根据材料特性，以较快速率（如5-10°C/min）升至目标烧结温度。

  • 保温阶段：在目标温度进行长时间保温（数小时），使坯体均匀受热，完成晶粒生长和孔隙排除，达到预设的密度和性能指标。

  • 冷却控制：

    • 可控降温：初期（如从最高温至1000°C）可程序控制降温速率（如2-5°C/min），以避免因热应力导致产品炸裂或晶粒异常长大。

    • 自然冷却：降至安全温度后，进入自然冷却阶段。

    • 气氛维持：在整个降温过程中，通常需维持烧结气氛，防止产品在高温下被二次氧化。

 工艺优势总结

• 高效率：一炉完成，节省转炉时间与能量损耗。

• 高质量：避免中间环节的污染、吸潮和机械损伤，产品一致性好，成品率高。

• 高自动化：全程无人值守，智能化程序控制，降低对操作人员经验的依赖。

• 灵活性：工艺曲线可灵活调整，适配从氧化物陶瓷（如Al₂O₃, ZrO₂）到非氧化物陶瓷（如Si₃N₄, SiC）等多种材料。

• 环保安全：集中处理有机挥发物，工作环境更清洁安全。

.
